完成品

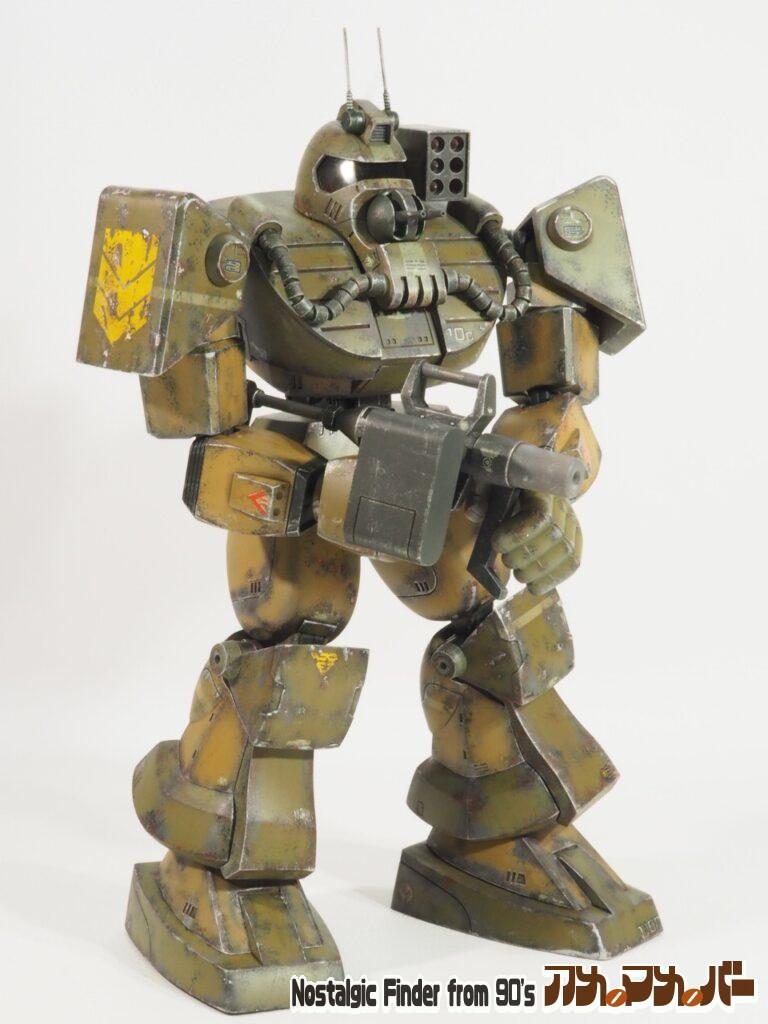

こちらはタカラ製 1/48 ブロックヘッドの
まとめ制作記(改造編)となります。
![1/48 ブロックヘッド 制作記01](https://ame-mame-bar.com/wp-content/uploads/2022/02/P1294776-768x1024.jpg?v=1643938608)
制作記01 ~はじめに~
長年、組立て途中で放置していたタカラ 1/48 ブロックヘッド
を制作した時のまとめ制作記(改造編)です。
改造編と言っても、たいした改造ではございませんが…。
塗装はT-10CのXネブラ対応型にしています。
ブロックヘッドの塗装編はこちら↓です
関節の中身はニクスプロヴィデンスガンダム
今回、制作のブロックヘッドの肘、膝、股の関節には
1/100 二クスプロヴィデンスガンダムを埋め込んで制作しています。
また、腰部分と股部分には1/100ティエレンを使用しました。
二クスプロヴィデンスガンダム(以下・ニクス)は
こんなガンダムです↓
![1/100 ニクスプロヴィデンスガンダム](https://ame-mame-bar.com/wp-content/uploads/2022/02/10095812a2.jpg)

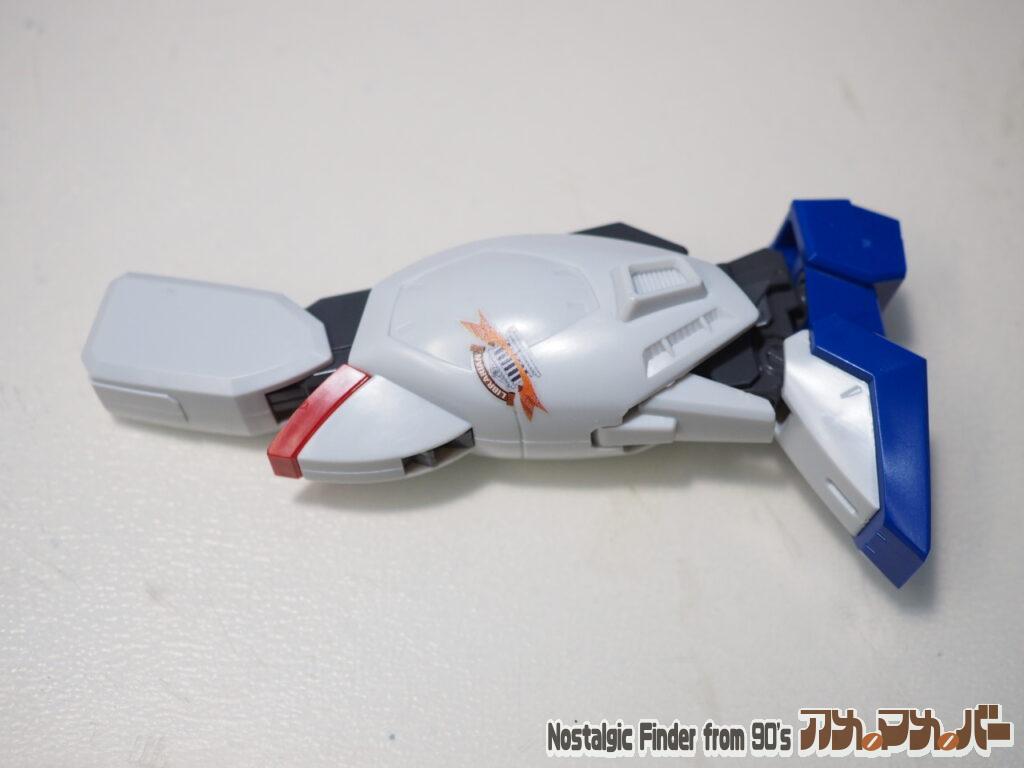

まずはこちら(ニクス)の足を分解して
太もも部分を使用しました。
![1/48 ブロックヘッド 制作記02](https://ame-mame-bar.com/wp-content/uploads/2022/02/PC212499-1024x768.jpg?v=1643942788)

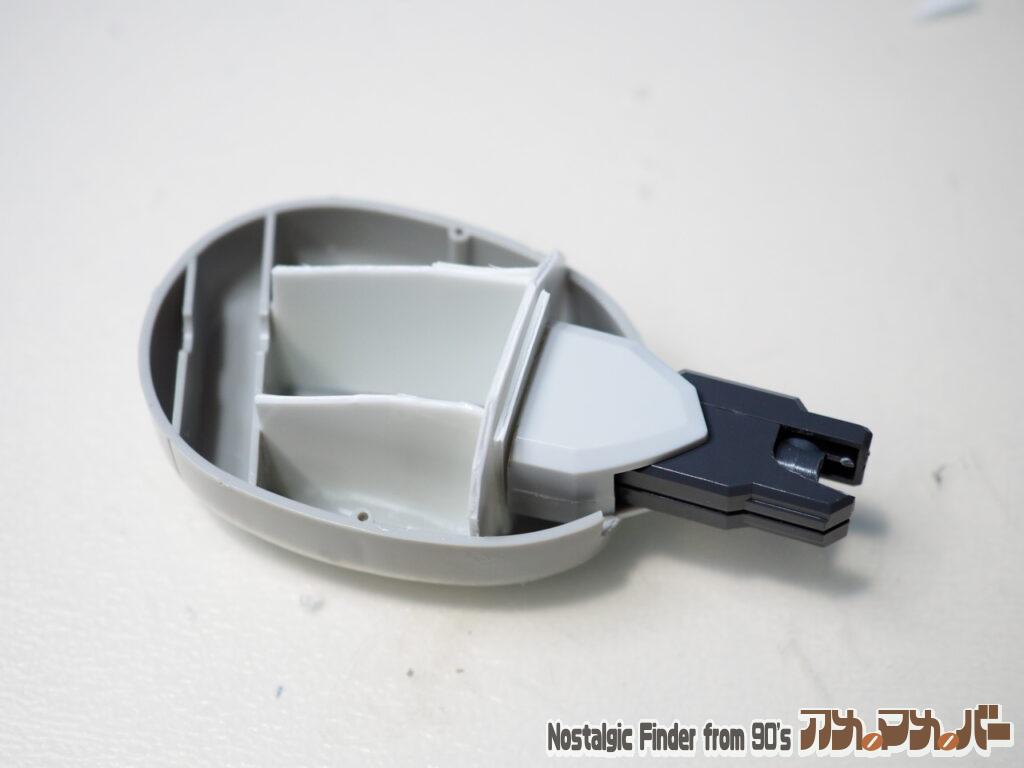

太もも部分を、上下半分に切断して
下部分をブロックヘッドの太ももに組み込みます。
その際には中身にプラバンで仕切りを作って
その仕切り(土台)に接着しました。
![1/48 ブロックヘッド 制作記03](https://ame-mame-bar.com/wp-content/uploads/2022/02/PC212500-1024x768.jpg?v=1643942935)
股部分のボールジョイントは
ブロックヘッドの太もも上部を切り出して
そこにそっくりはめ込んで接着です。
こんな感じになっております。
![1/48 ブロックヘッド 制作記04](https://ame-mame-bar.com/wp-content/uploads/2022/02/PC222502-1024x768.jpg?v=1643943156)

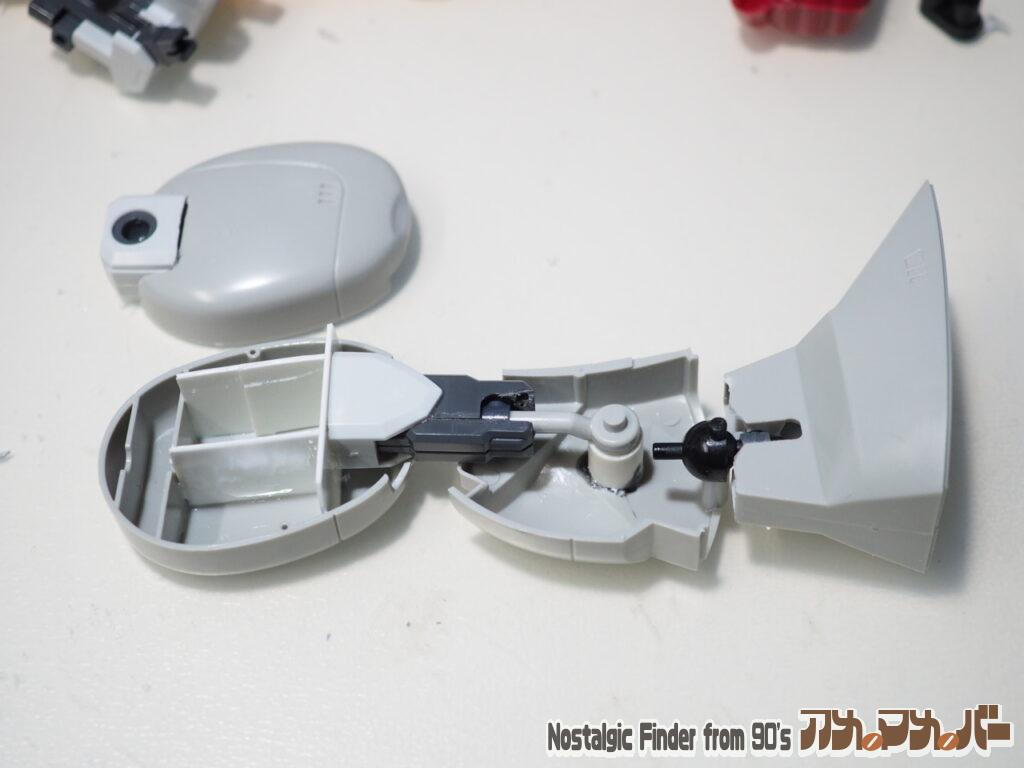

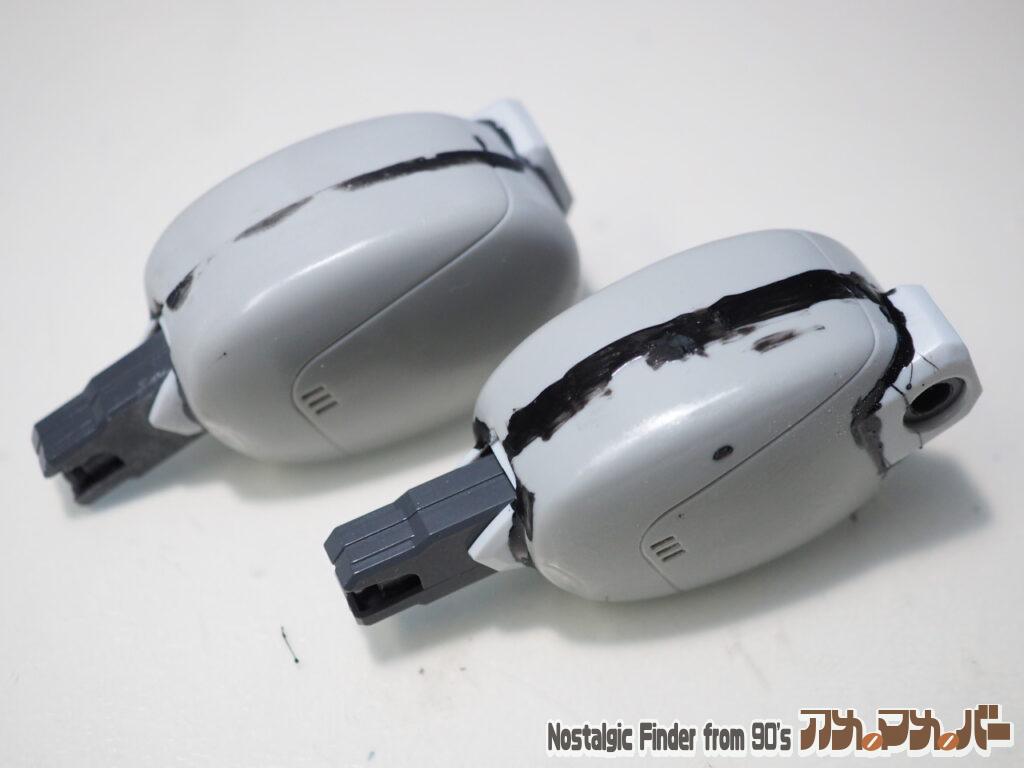

膝部分と足首の後ハメ加工
膝部分に関しては
10mmのプラパイプを切って土台を作り
それに使用しなくなった元々の股パーツを使用して
膝の差込部分を制作しました。
足首はいらない部分を切り出して
ボールジョイントとポリキャップで簡単接続です。
![1/48 ブロックヘッド 制作記05](https://ame-mame-bar.com/wp-content/uploads/2022/02/PC212495-1024x768.jpg?v=1643943555)

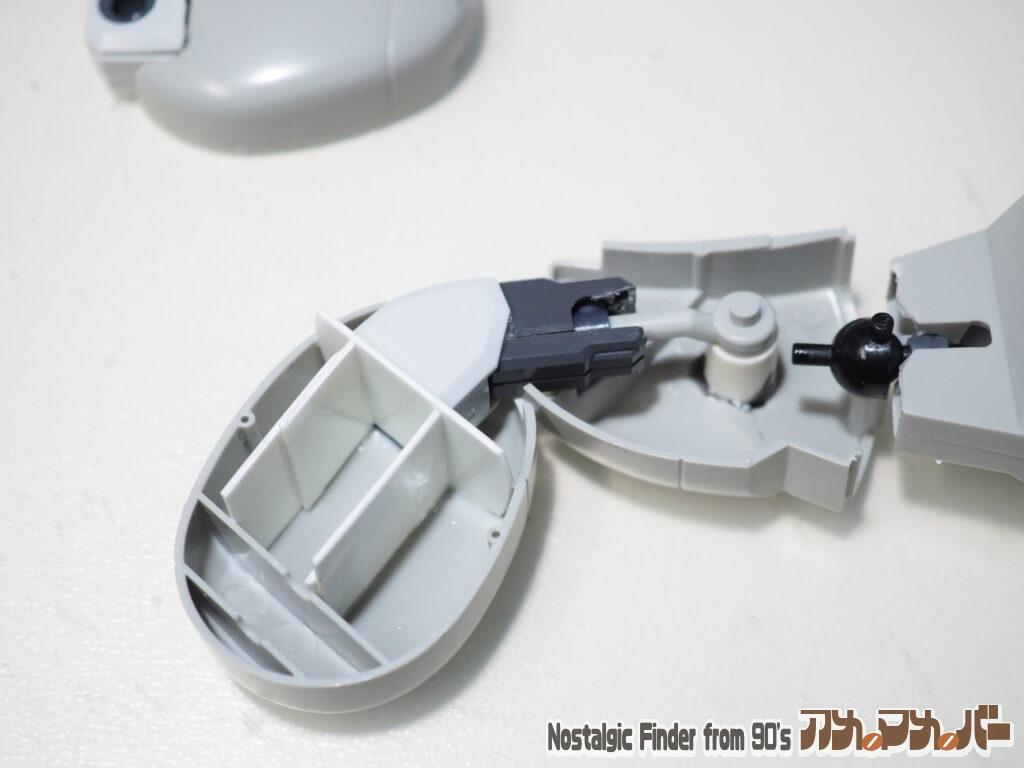

これで、脚部分の後ハメ加工と
可動範囲の拡張が一気に解決です。
これで脚部分の加工は終了です。
![1/48 ブロックヘッド 制作記06](https://ame-mame-bar.com/wp-content/uploads/2022/02/PC212498-1024x768.jpg?v=1643943659)
股部分の変更(ニクス組み込み)

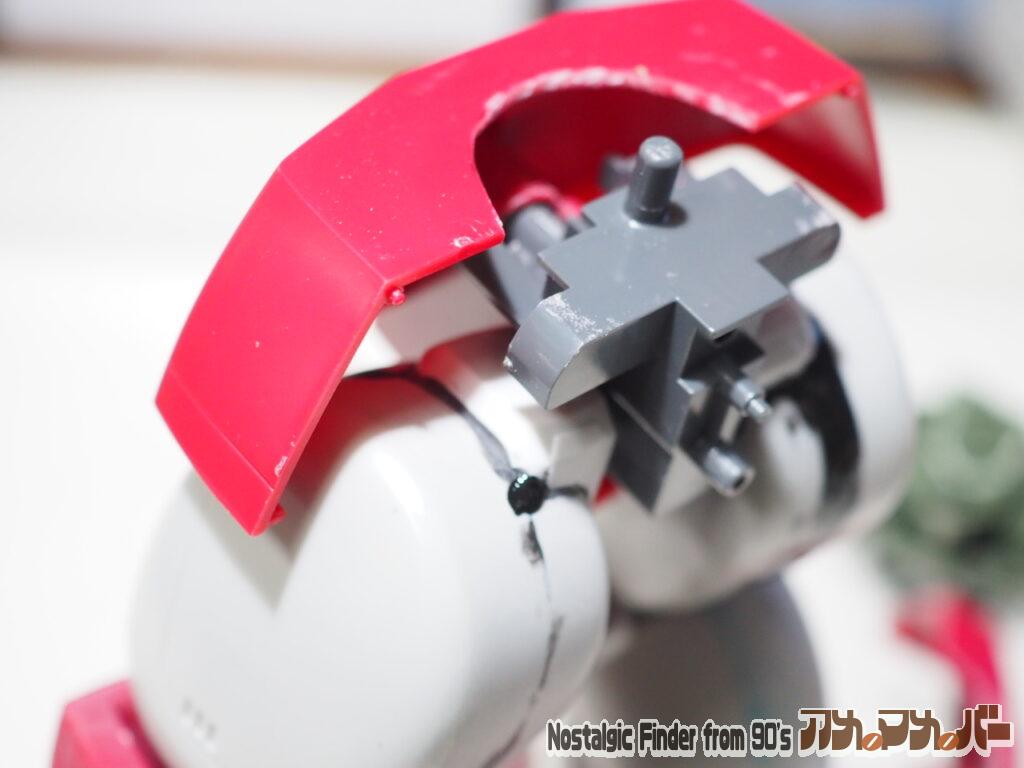

股部分は少しの加工で、
ニクスの股パーツを入れ込むことが出来ました。
大がかりな加工などはあまりなく
少しいらない部分を切り取って差し込むだけ。
取付位置も元々のダボを少し切り取って差し込めばOK。
![1/48 ブロックヘッド 制作記07](https://ame-mame-bar.com/wp-content/uploads/2022/02/PC302699-1024x768.jpg?v=1643944595)
笑っちゃう位にあっという間に加工終了です。

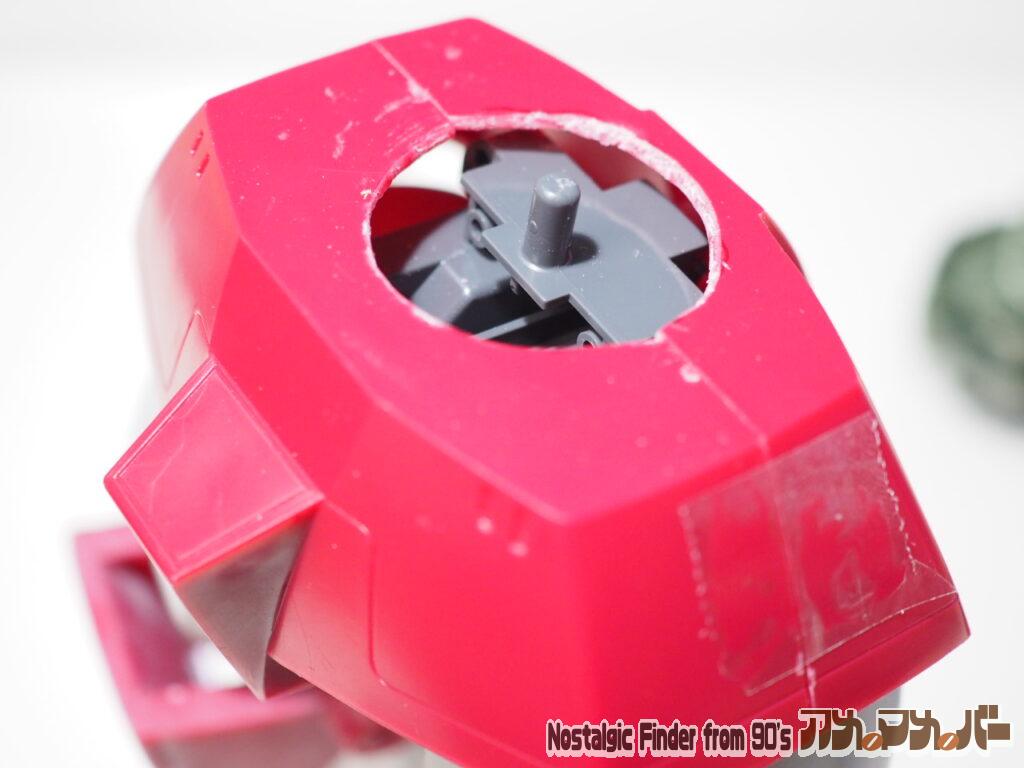

一応、上半身をさし込む為に
上部を円形に切り取っておきました。
![1/48 ブロックヘッド 制作記08](https://ame-mame-bar.com/wp-content/uploads/2022/02/PC302700-1024x768.jpg?v=1643944666)
上半身と下半身の接続
こちらは、1/100ティエレンの腰パーツを
少々加工して、そのまま流用です。

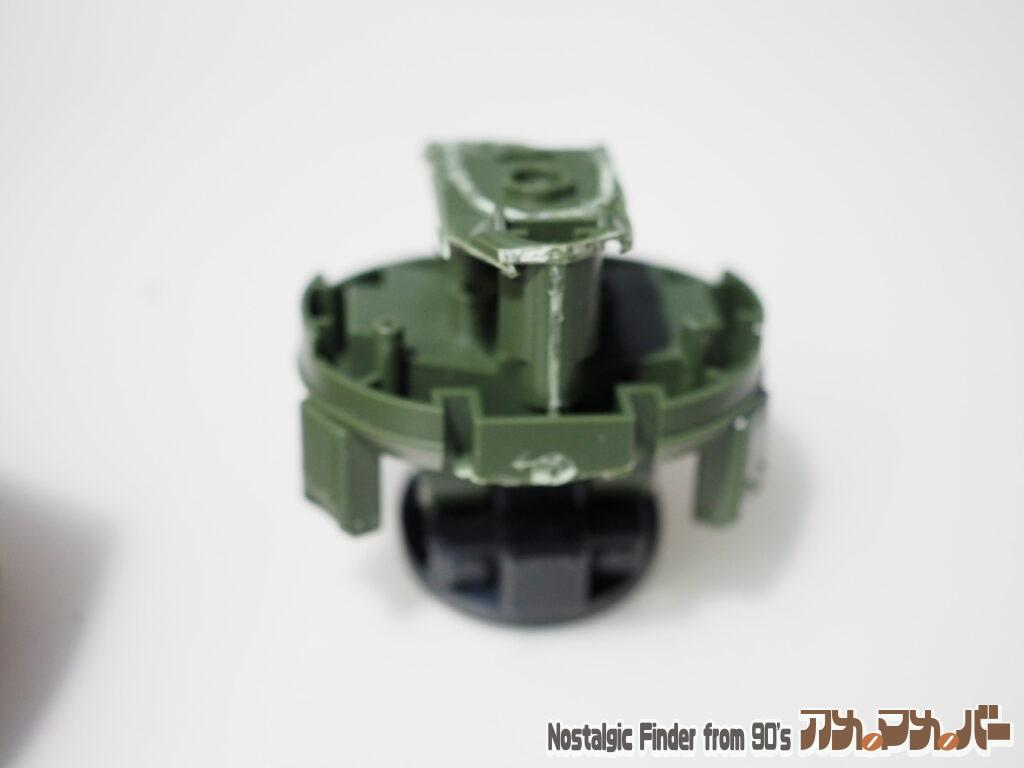

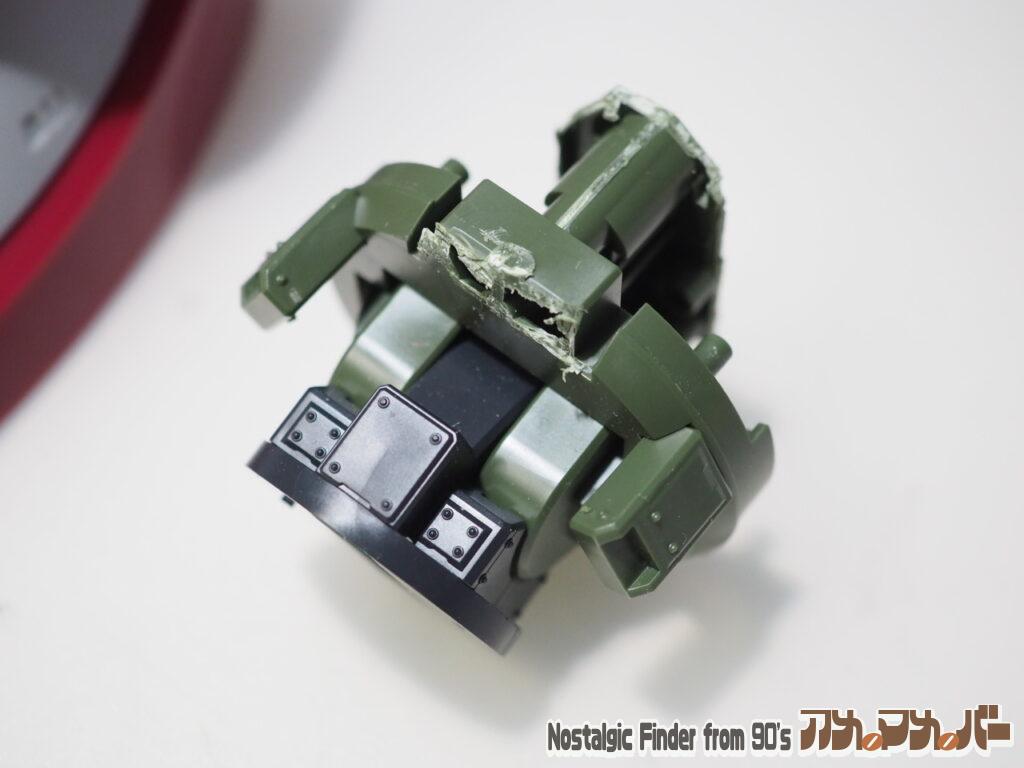

ティエレンの上半身のいらない部分をカットして
![1/48 ブロックヘッド 制作記09](https://ame-mame-bar.com/wp-content/uploads/2022/02/PC302703-1024x768.jpg?v=1643944798)
![1/48 ブロックヘッド 制作記10](https://ame-mame-bar.com/wp-content/uploads/2022/02/PC302701-1024x768.jpg?v=1643954741)

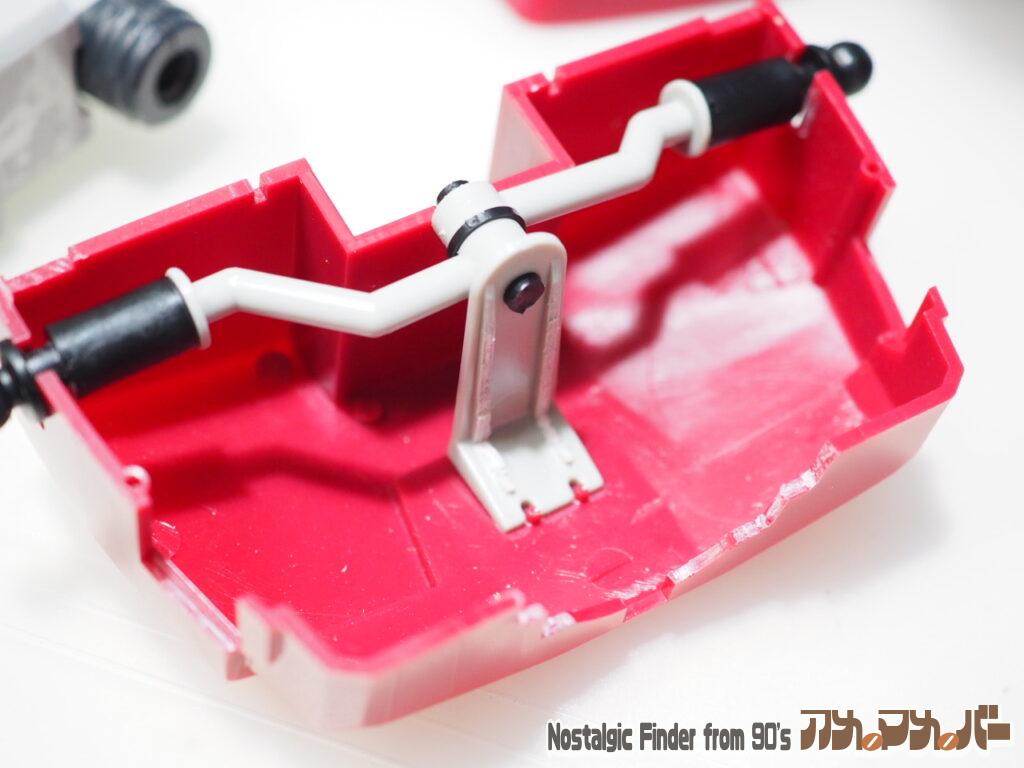

ブロックヘッド側も邪魔な部分はカットして
![1/48 ブロックヘッド 制作記11](https://ame-mame-bar.com/wp-content/uploads/2022/02/PC302706-1024x768.jpg?v=1643954823)

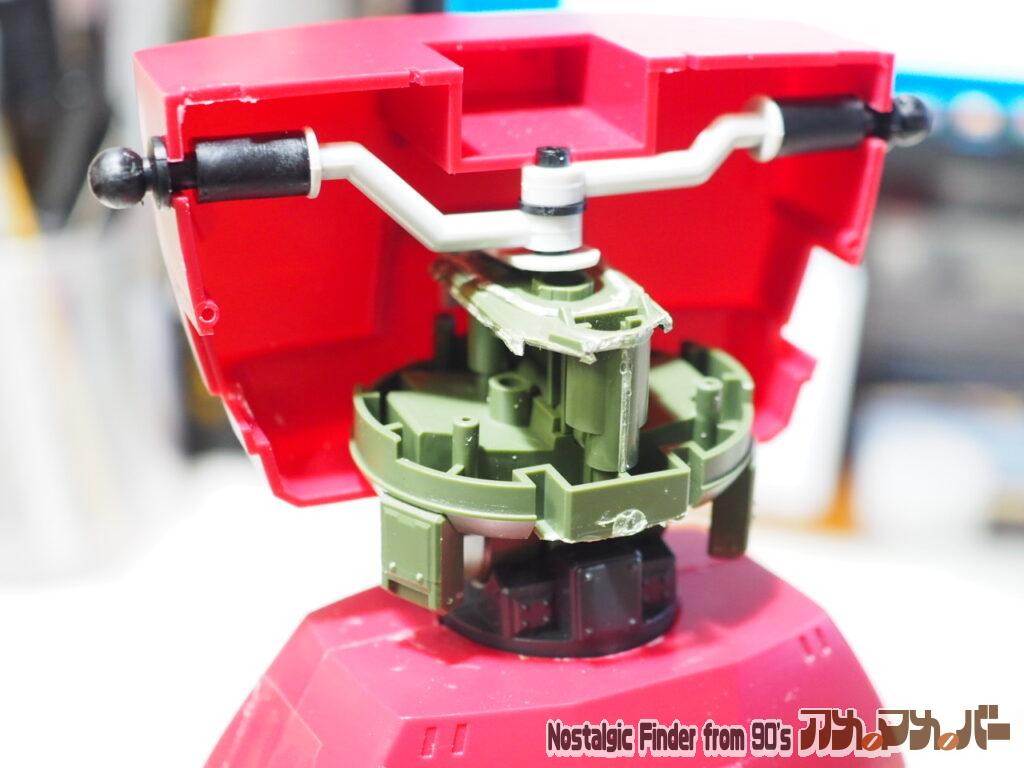

ブロックヘッドの上半身に埋め込みます。
![1/48 ブロックヘッド 制作記12](https://ame-mame-bar.com/wp-content/uploads/2022/02/PC302707-1024x768.jpg?v=1643954869)
これで上半身と下半身は
差込式になりました。

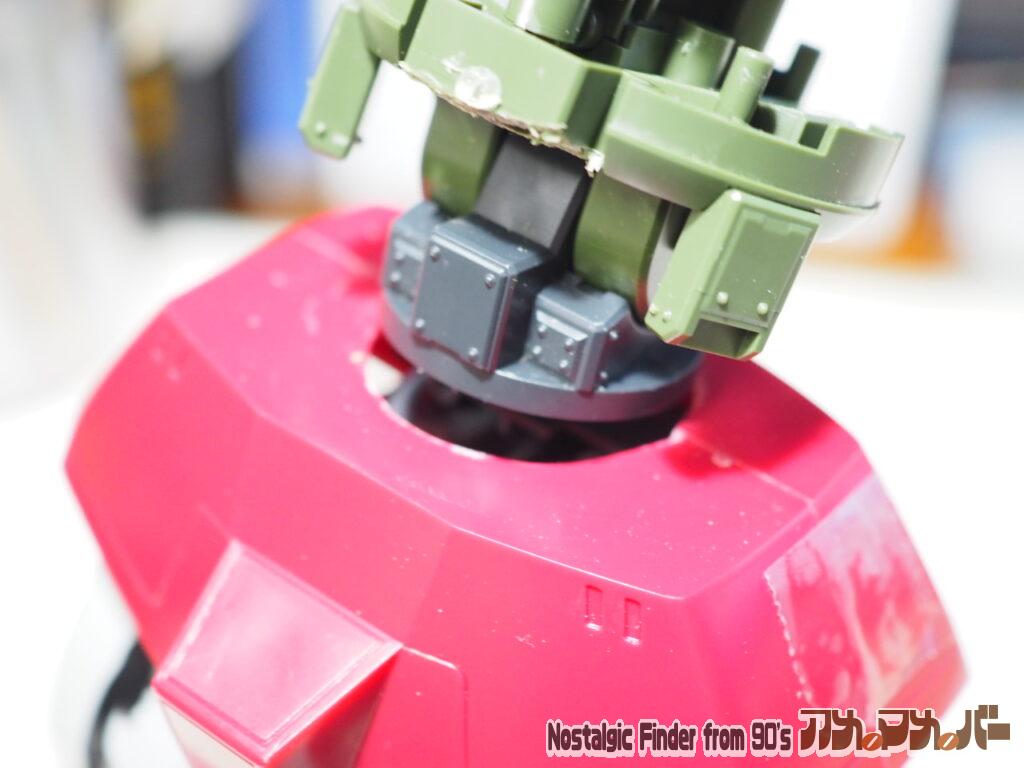

こんな感じに…。
![1/48 ブロックヘッド 制作記13](https://ame-mame-bar.com/wp-content/uploads/2022/02/PC302704-1024x768.jpg?v=1643954994)

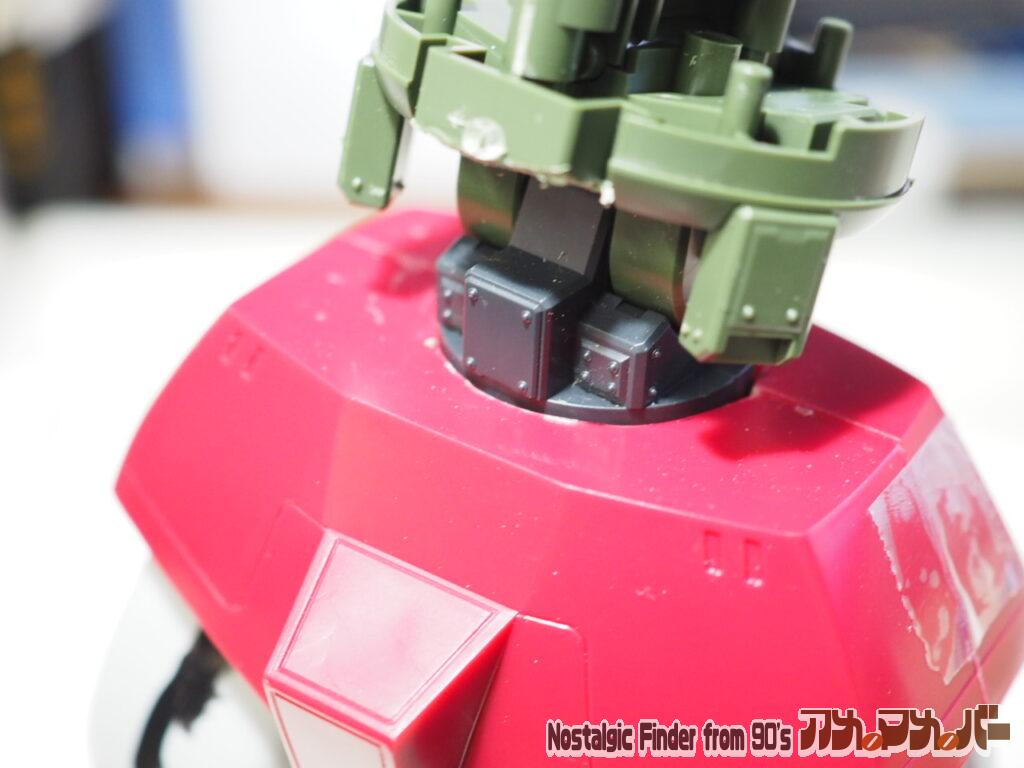

差し込めます。
![1/48 ブロックヘッド 制作記14](https://ame-mame-bar.com/wp-content/uploads/2022/02/PC302705-1024x768.jpg?v=1643955066)
ブロックヘッドの腰の可動
上記のティエレン組み込みにより
脚とのバランスと前後の可動が得られました。

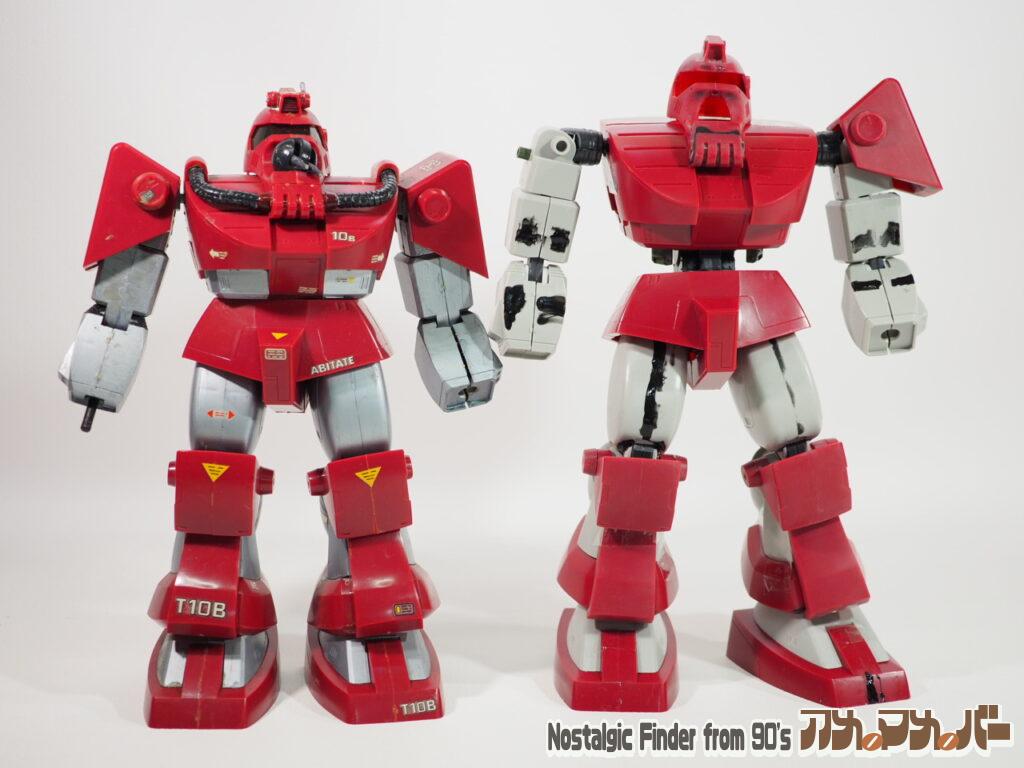

パチ組との比較です。
だいぶ背の高さが変わりました。
![1/48 ブロックヘッド 制作記15](https://ame-mame-bar.com/wp-content/uploads/2022/02/PC302697-1024x768.jpg?v=1643955225)

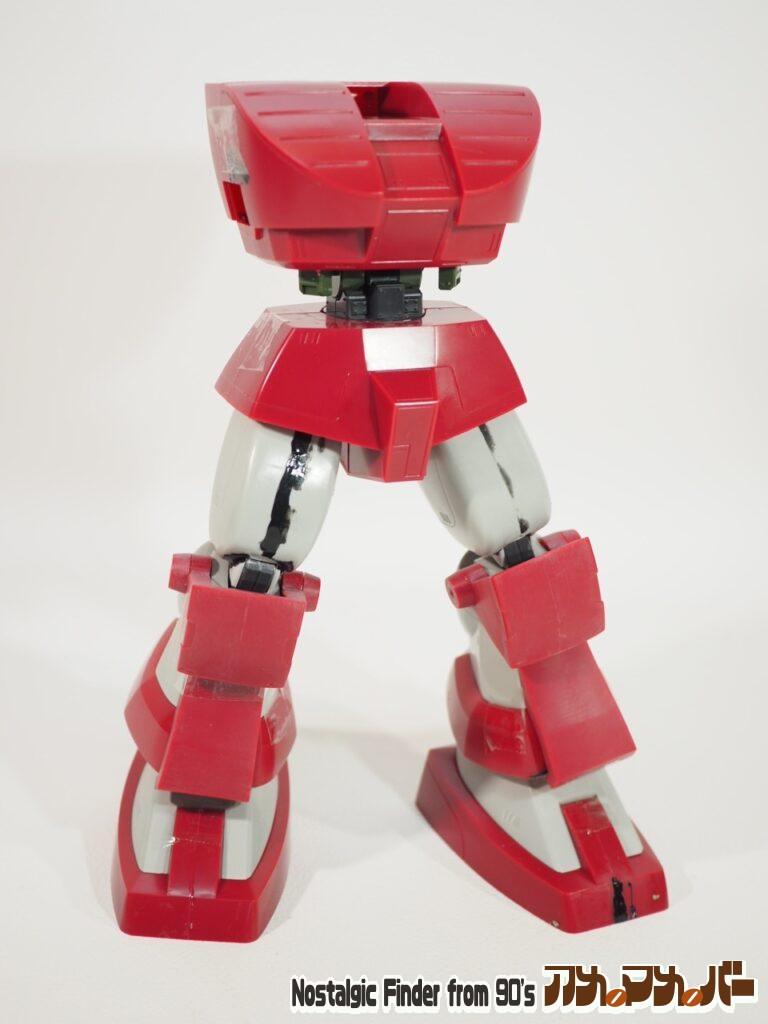

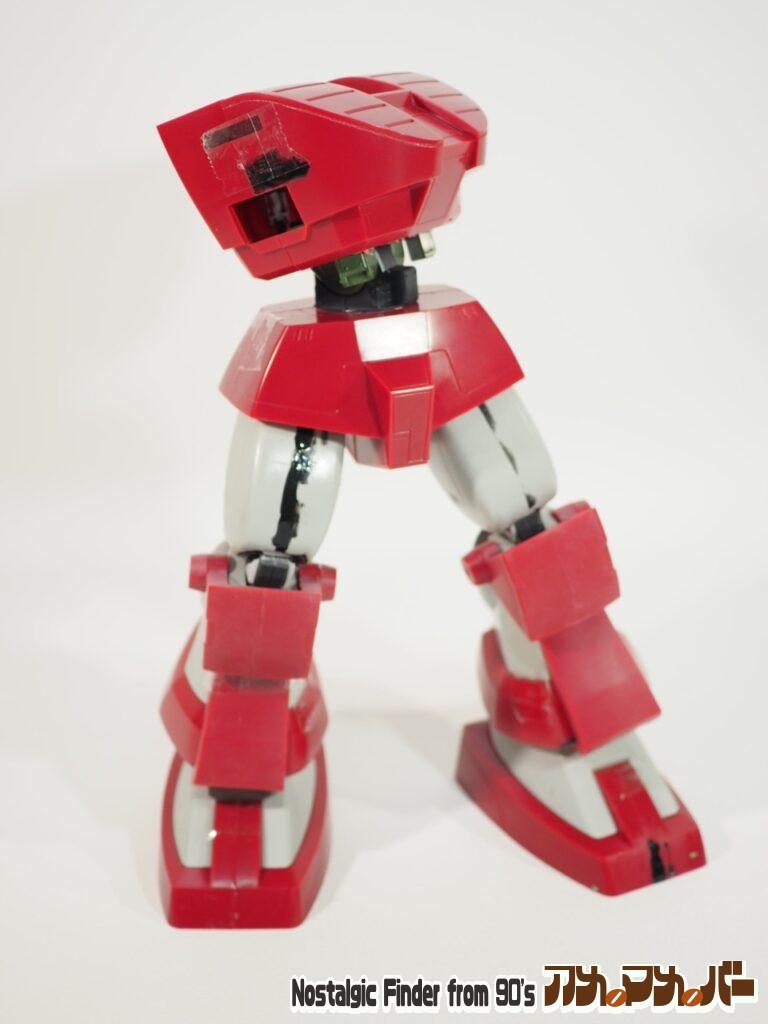

腰の可動もグイグイ動きます。
![1/48 ブロックヘッド 腰可動01](https://ame-mame-bar.com/wp-content/uploads/2022/02/PC302688-768x1024.jpg?v=1643955384)
![1/48 ブロックヘッド 腰可動02](https://ame-mame-bar.com/wp-content/uploads/2022/02/PC302689-768x1024.jpg?v=1643955407)
![1/48 ブロックヘッド 腰可動03](https://ame-mame-bar.com/wp-content/uploads/2022/02/PC302692.jpg)

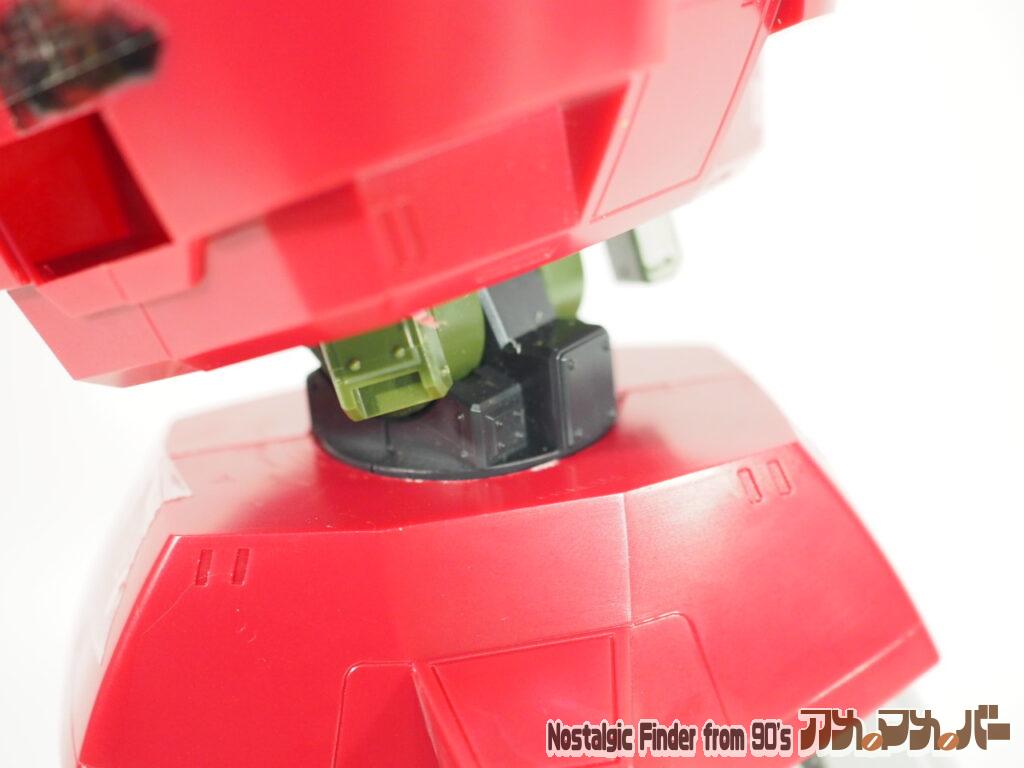

腰自体のカバーも作ろうかと思いましたが
意外とこのむき出し感が良かったので
そのまま塗装で何とかする事にしました。
![1/48 ブロックヘッド 制作記16](https://ame-mame-bar.com/wp-content/uploads/2022/02/PC302690-1024x768.jpg?v=1643955642)

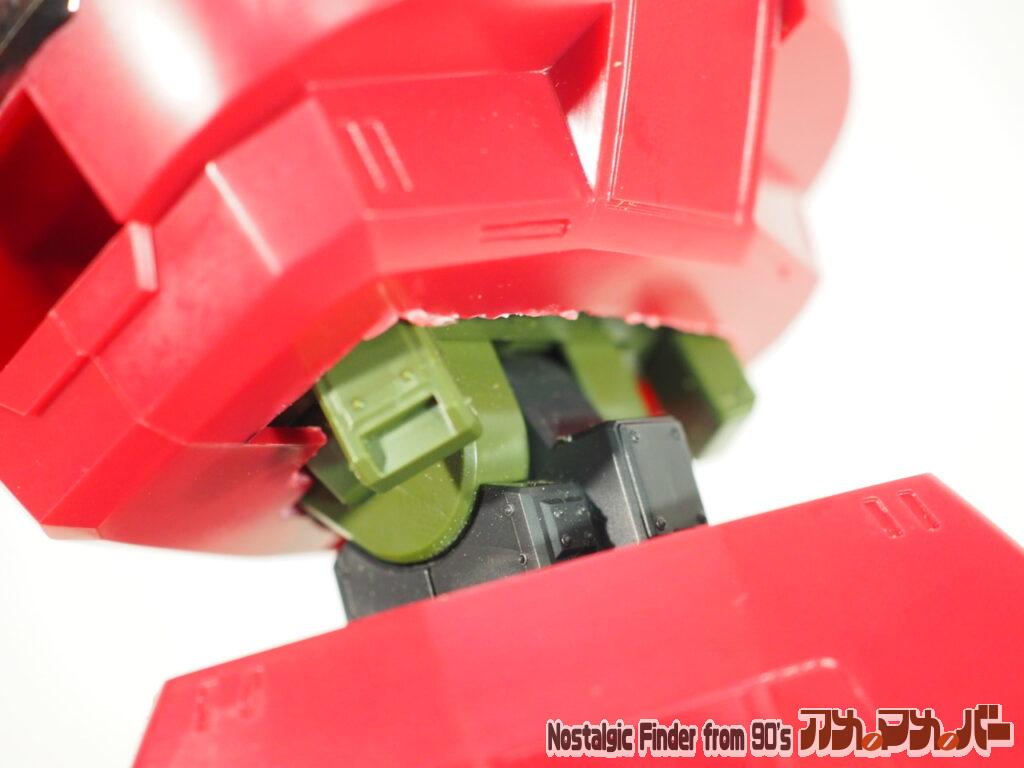

メカメカしい感じが、なかなか良いです。
![1/48 ブロックヘッド 制作記17](https://ame-mame-bar.com/wp-content/uploads/2022/02/PC302691-1024x768.jpg?v=1643955712)
腕の加工
腕もニクスの腕を少し加工して組み込みました。

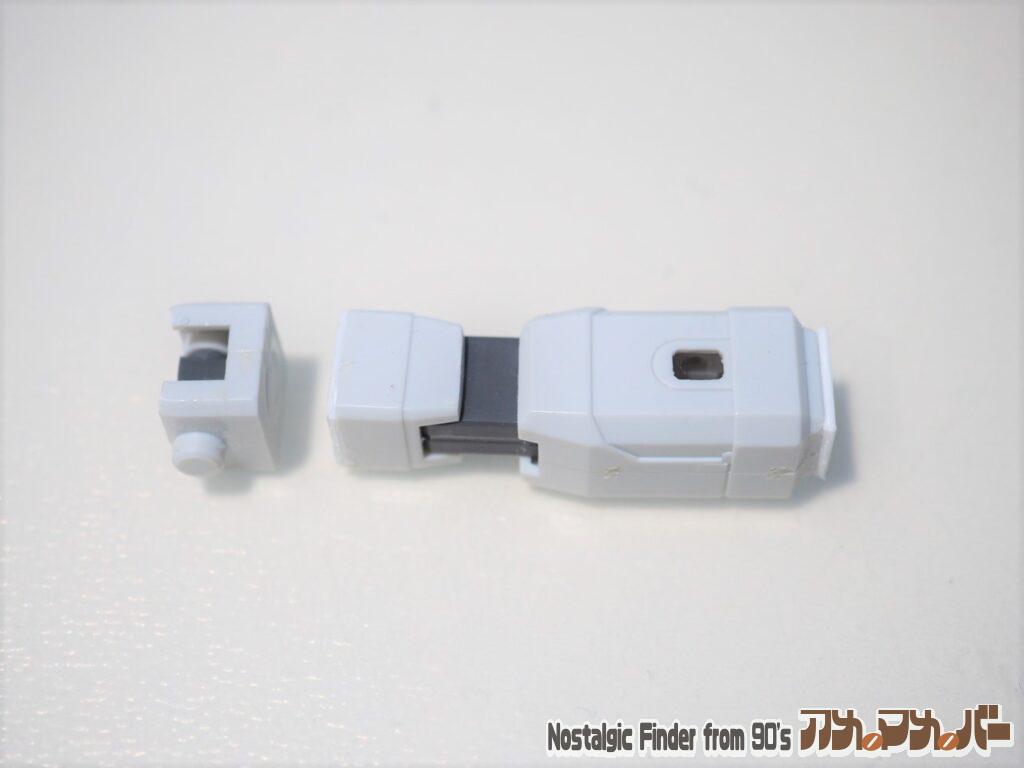

まず上腕部を2分割にしてしまい。
![1/48 ブロックヘッド 制作記18](https://ame-mame-bar.com/wp-content/uploads/2022/02/PC242591-1024x768.jpg?v=1643955893)

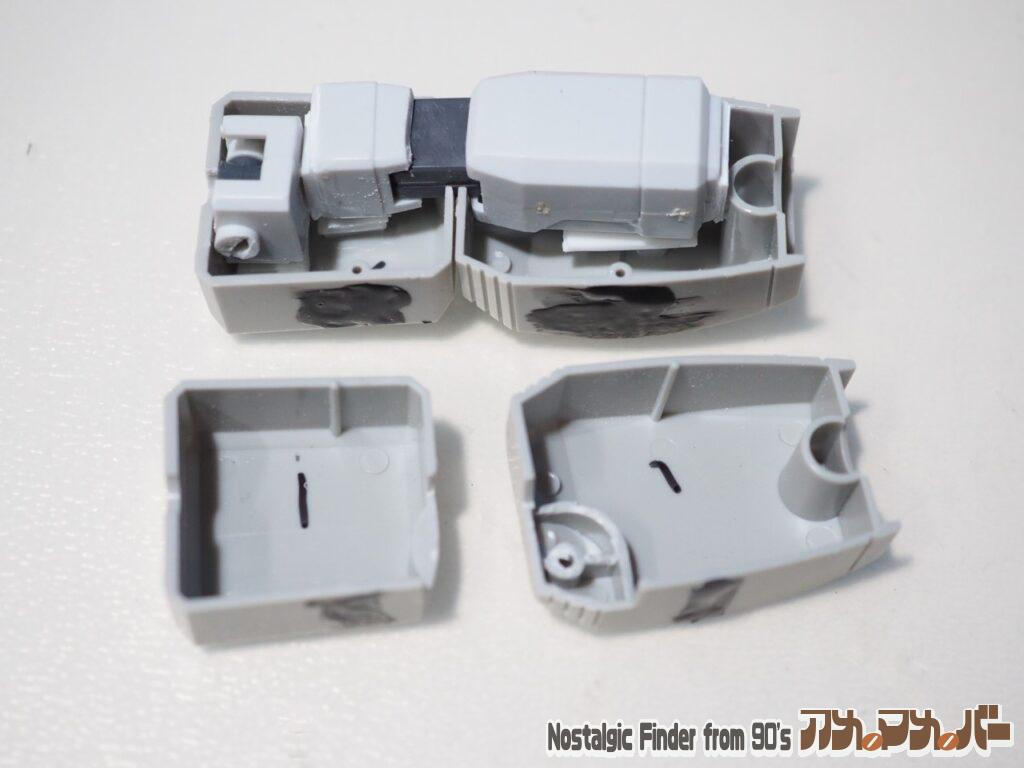

こんな風に組み込みました。
空いた隙間は、ほぼプラバンの入れ込みによる
高さ調整で済んでしまいました。
![1/48 ブロックヘッド 制作記19](https://ame-mame-bar.com/wp-content/uploads/2022/02/PC242592-1024x768.jpg?v=1643955948)

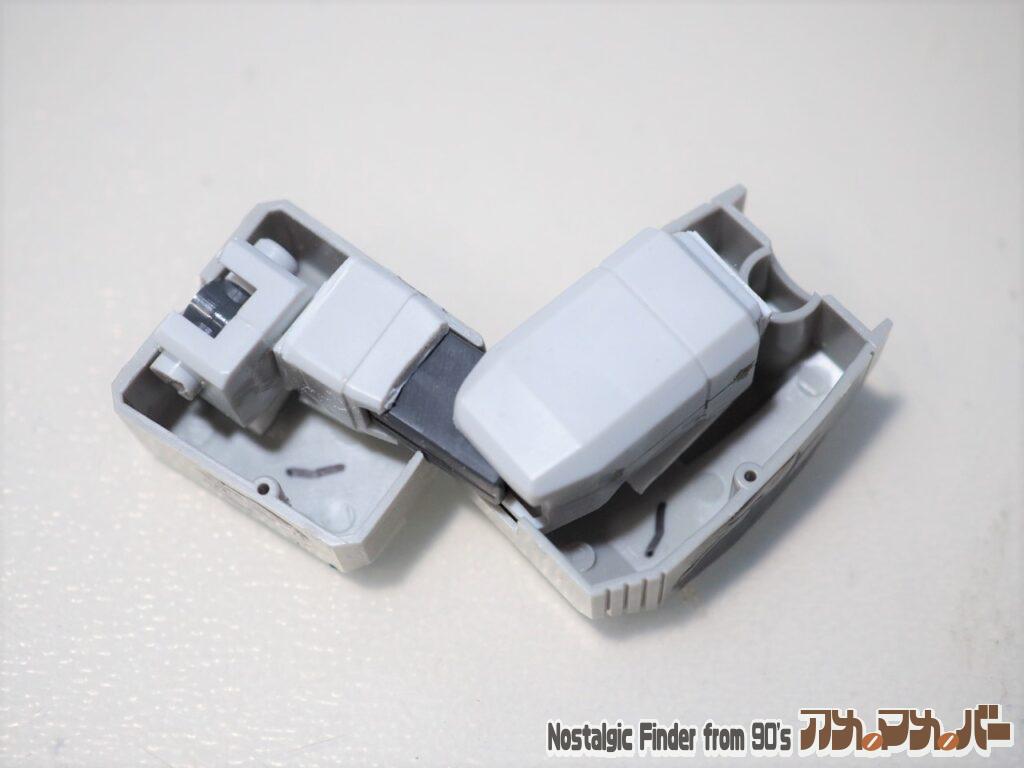

可動もまあまあ増えました。
![1/48 ブロックヘッド 制作記20](https://ame-mame-bar.com/wp-content/uploads/2022/02/PC242593-1024x768.jpg?v=1643956079)

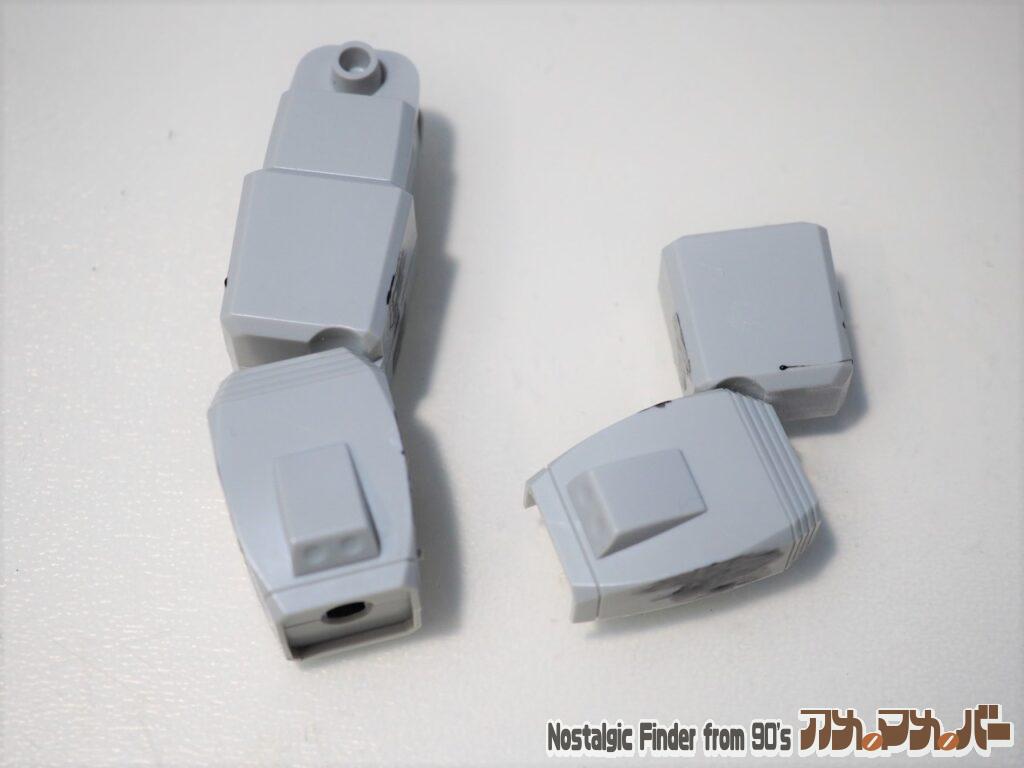

パチ組と比較すると
可動が増えたことが分かります。
![1/48 ブロックヘッド 制作記21](https://ame-mame-bar.com/wp-content/uploads/2022/02/PC242594-1024x768.jpg?v=1643956148)

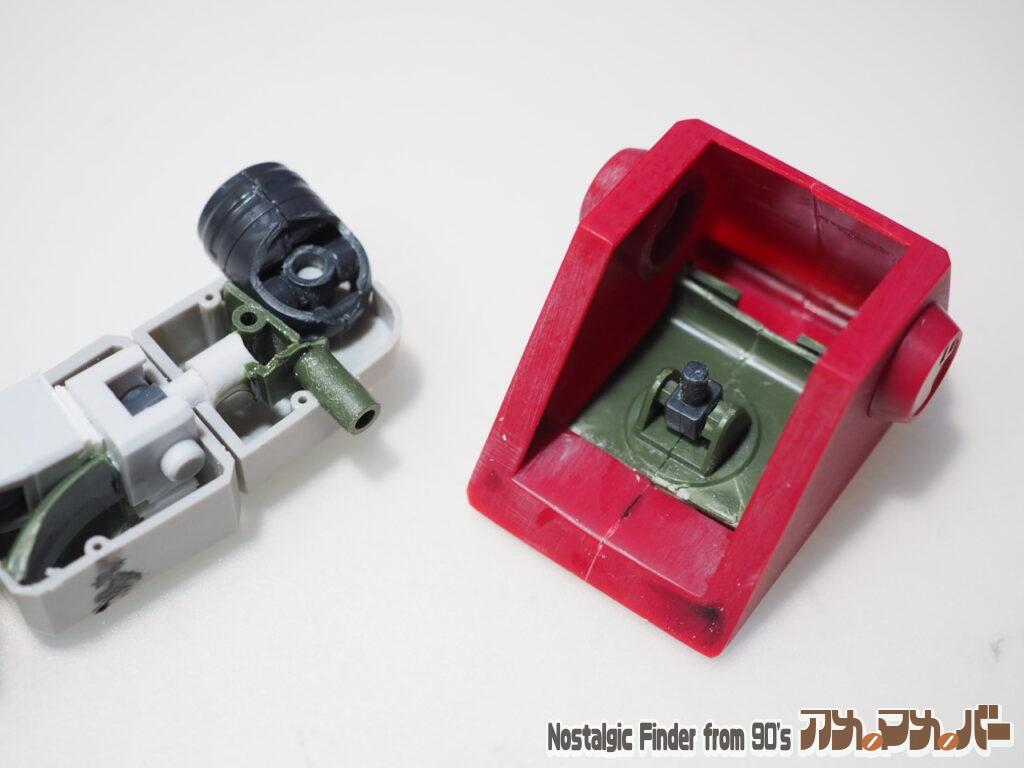

肩に関しては
1/100ティエレンの股パーツを流用しました。(黒い部分)
そして、肩の大型なアーマーも
内側にティエレンのパーツを流用して取付ヒンジにしました。
(骨の髄まで使用しましょうww)
![1/48 ブロックヘッド 制作記22](https://ame-mame-bar.com/wp-content/uploads/2022/02/PC302711-1024x768.jpg?v=1643956384)

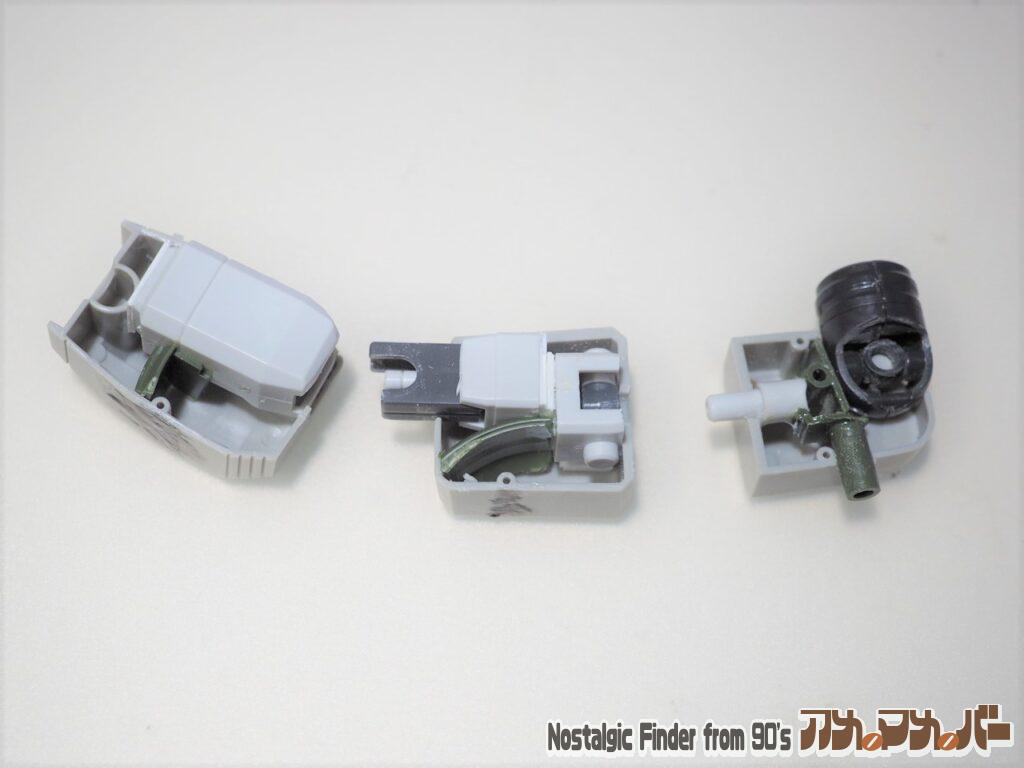

後ハメに関しては、
こんな感じでバラせますので塗装が楽です。
![1/48 ブロックヘッド 制作記22](https://ame-mame-bar.com/wp-content/uploads/2022/02/PC302710-1024x768.jpg?v=1643956237)
肩の接続

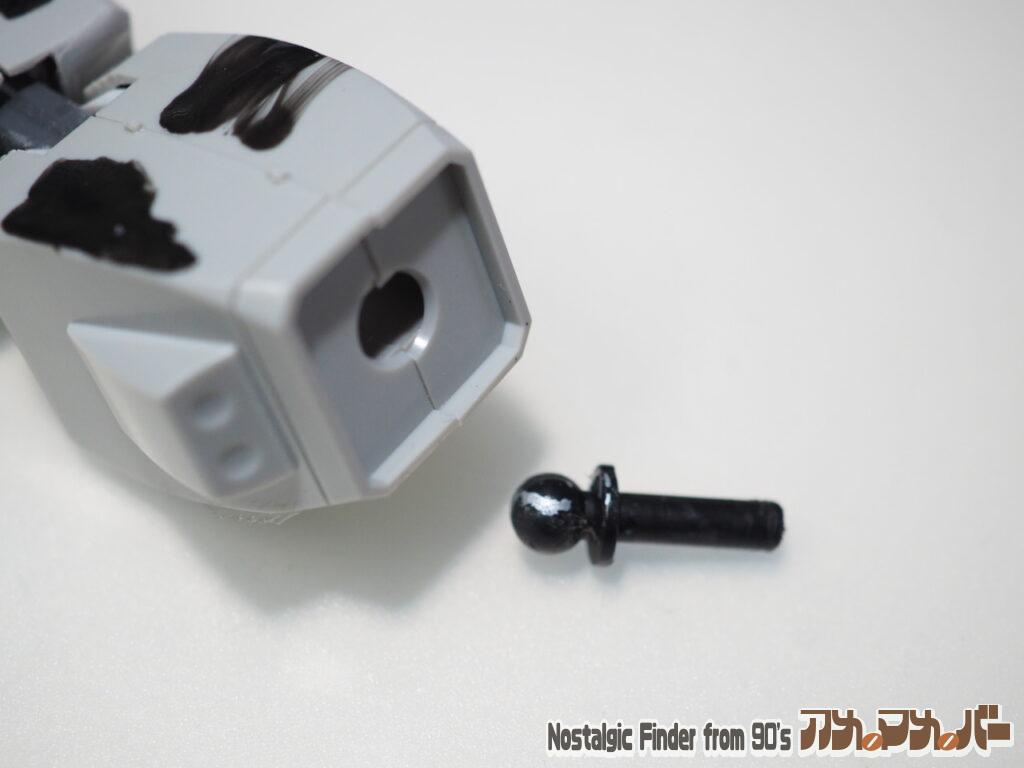

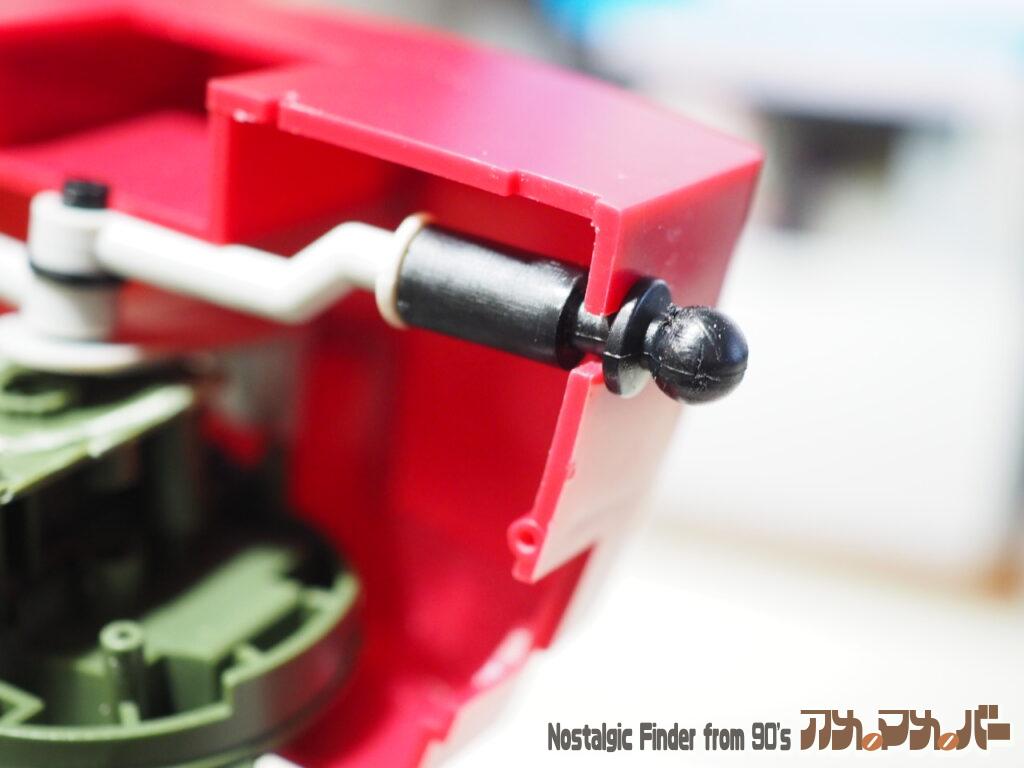

肩の接続は、元々、手首に使うパーツを
肩の接続ボールジョイントに利用しました。
![1/48 ブロックヘッド 制作記24](https://ame-mame-bar.com/wp-content/uploads/2022/02/PC302709-1024x768.jpg?v=1643957763)
友人が以前にくれた
同じく1/48ブロックヘッドのジャンクが
手元にあったので、そちらから拝借~。
なぜかピッタリだったんですよね。
![1/48 ブロックヘッド 制作記24](https://ame-mame-bar.com/wp-content/uploads/2022/02/PC302708-1024x768.jpg?v=1643957863)

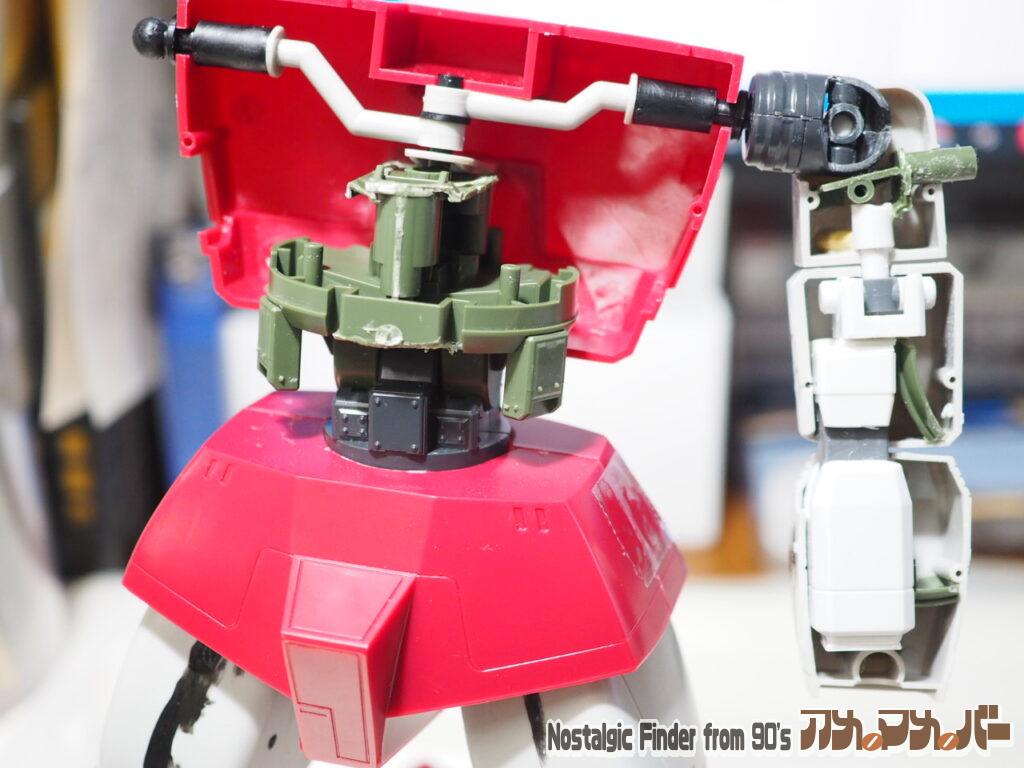

そして、接続はこうなりました。
つくづく行き当たりばったりなのです。
![1/48 ブロックヘッド 制作記25](https://ame-mame-bar.com/wp-content/uploads/2022/02/PC302712-1024x768.jpg?v=1643957971)

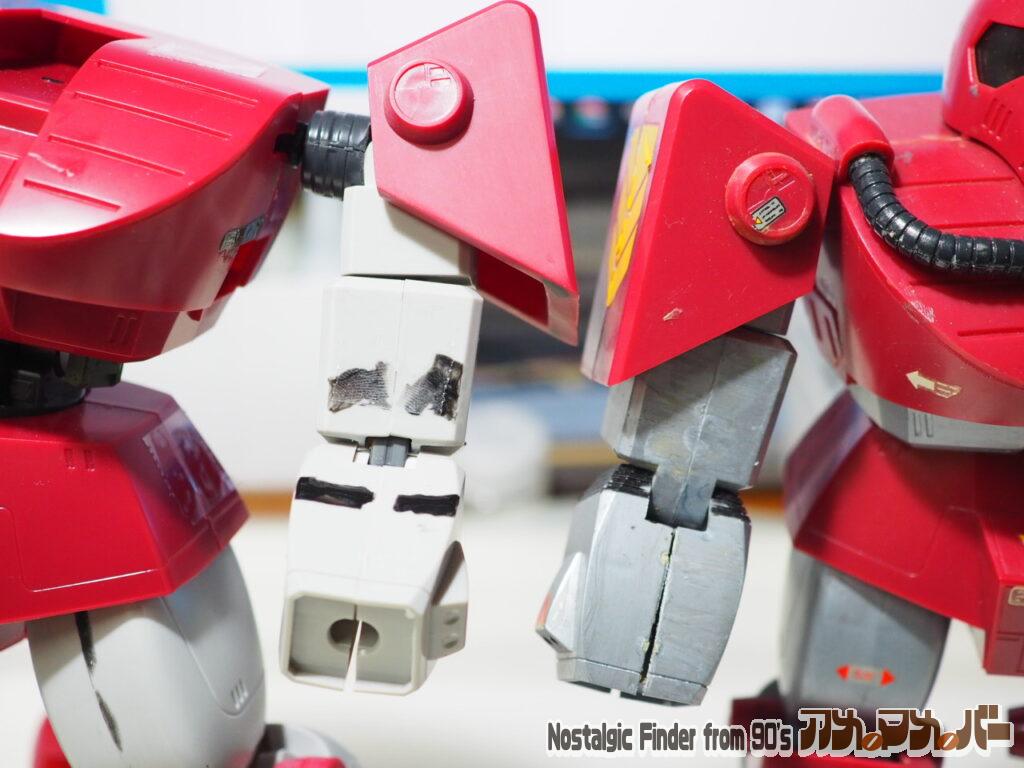

パチ組と比べると
若干肩幅が広がりました。
![1/48 ブロックヘッド 制作記26](https://ame-mame-bar.com/wp-content/uploads/2022/02/PC302713-1024x768.jpg?v=1643958069)

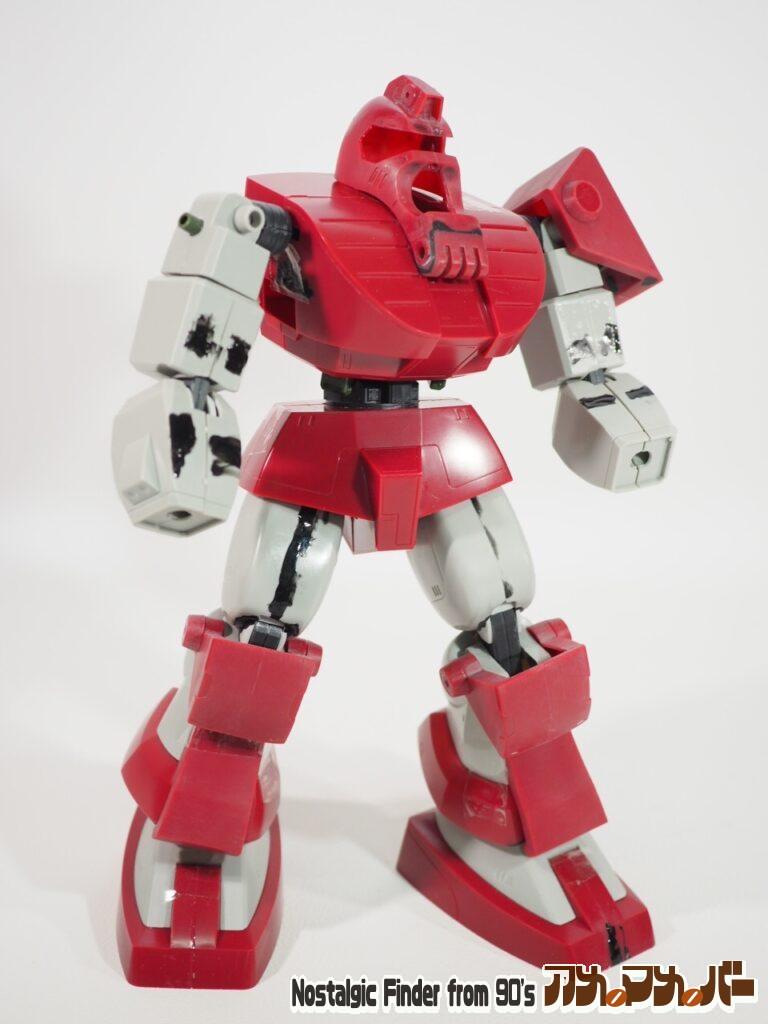

全体的にはこんな感じになりました。
バランスはとれたかな?
![1/48 ブロックヘッド 制作記27](https://ame-mame-bar.com/wp-content/uploads/2022/02/PC302694-768x1024.jpg?v=1643958340)

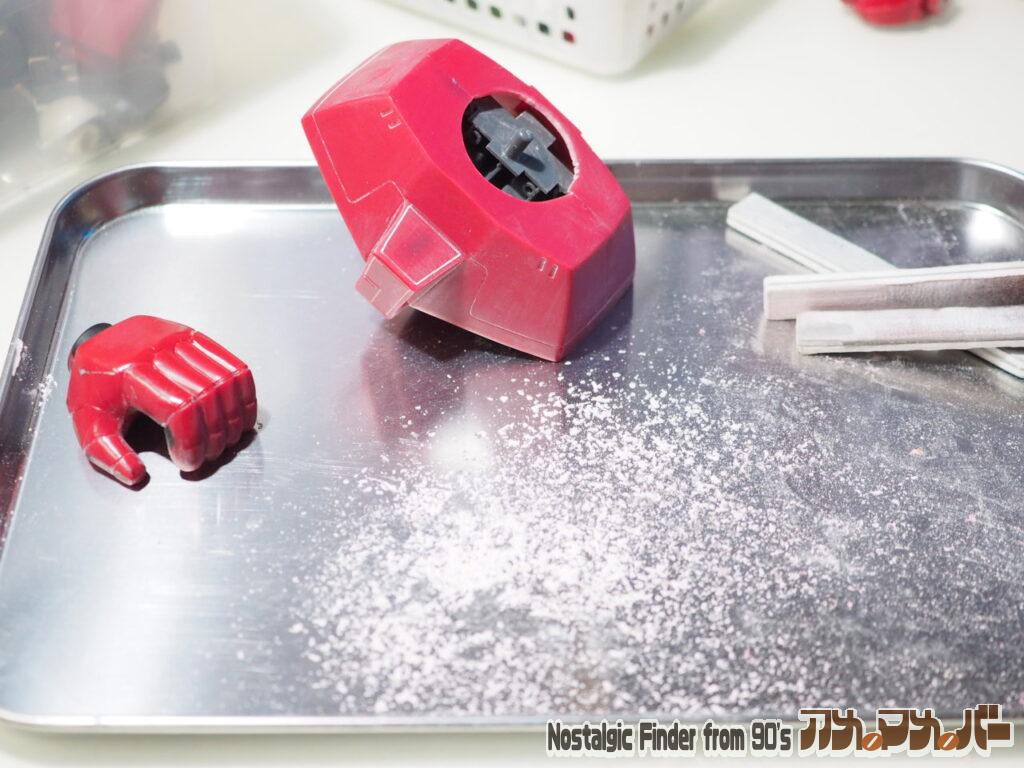

塗装前の表面処理&スジボリの彫り直し
と、いう事で。
ほぼ目指してた改造個所は終わり
残すところ表面処理、合わせ目消し…。
スジボリの彫り直しと…。
一番、辛い箇所が残っています。
![1/48 ブロックヘッド 制作記28](https://ame-mame-bar.com/wp-content/uploads/2022/02/P1194113-1024x768.jpg?v=1643958231)

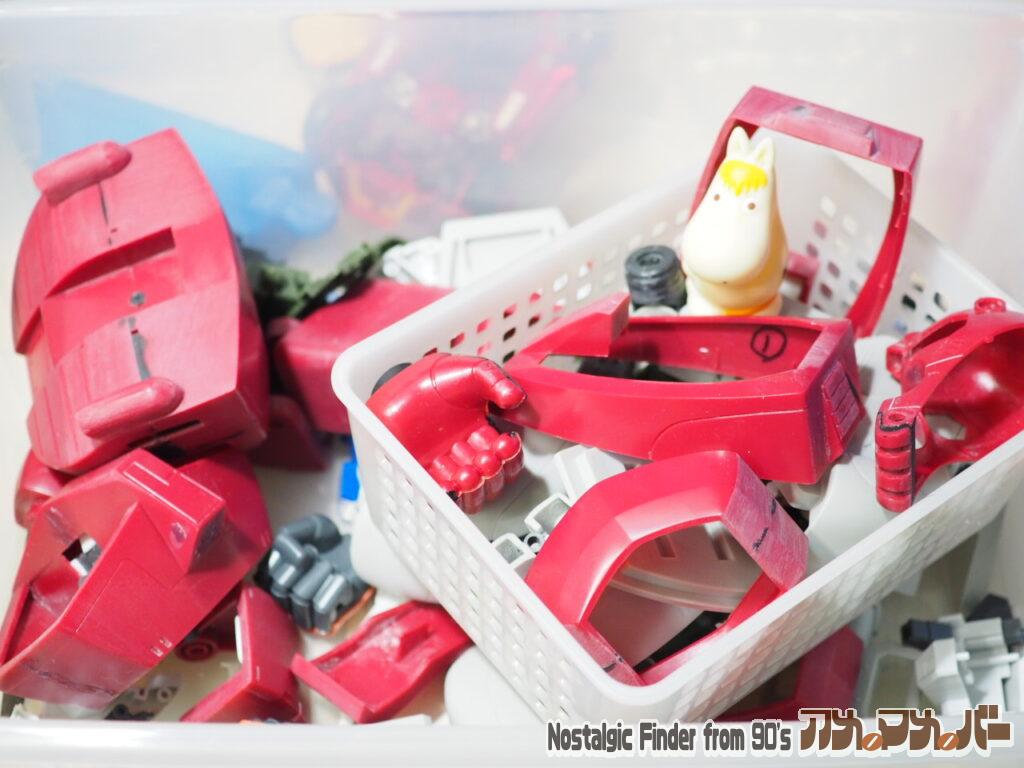

途中で投げ出しそうになるほどです。
でも頑張りましたww。(普通です)
![1/48 ブロックヘッド 制作記29](https://ame-mame-bar.com/wp-content/uploads/2022/02/P1143766-1024x768.jpg?v=1643958441)
まとめ。
以上で加工等々は完成となります。
実は、ツイッターで開催されたダグプラ3というコンペに
応募する気満々で制作していたのですが
結局、〆切には間に合わず…。残念な結果となりました。
次回は、きちんと〆切に間に合うように作らなければと
心に誓ったブロックヘッド制作でした。
この後の塗装に関しては別記事にてアップしています。
よろしかったら、こちら↓でご覧ください。
